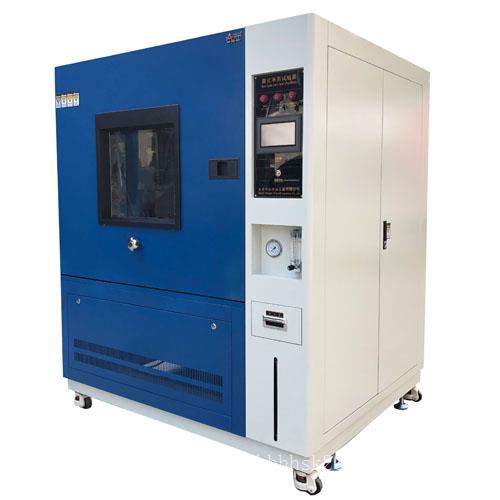

湖北科辉IPX3-4箱式淋雨试验设备
产品用途：主要用于考核和确定电工、电子产品，各种电器及各种照明灯具的外壳和密封件在水试验后或在试验期间能否保证设备和元件良好的工作性能。设备能完全模拟外界淋雨环境，充分再现外界淋雨环境对产品所造成的影响。
特点：适用于小件物品的淋雨试验，整个试验过程在箱体内部进行，不需要对试验室做防水处理，箱体设计有蓄水箱，试验用水可以重复利用，大大降低了试验成本。
箱式淋雨试验设备主要技术参数：
| 型号 |
箱式淋雨试验设备 |
| LX-010 |
LX-015 |
| 内形尺寸:D×W×Hmm |
1100×1100×1000 |
1300×1300×1300 |
| 摆管半径 |
R400mm |
R600mm |
| 样品架转速 |
1--4r /min可调 |
| 试验台面尺寸 |
?400㎜（可根据客户需要设计） |
| 摆管喷水孔径 |
? 0.4㎜或? 0.8㎜（根据客户需要） |
| 摆管孔间距离 |
50mm |
| 喷孔数量 |
25个 |
37个 |
| 摆管摆幅 |
±60°、±90°、±180°（理论值）可调 |
| 每孔平均水流速度 |
? 0.4㎜--0.07L/min、? 0.8㎜--0.6L/min |
不同管径开孔数及水流量要求
| 摆管半径R/mm（选配） |
IPX3 |
IPX4 |
| 开孔数Na |
总水流量
qv/(L/min)
|
开孔数Na |
总水流量
qv/(L/min)
|
| 200 |
8 |
0.56 |
12 |
0.84 |
| 400 |
16 |
1.1 |
25 |
1.8 |
| 600 |
25 |
1.8 |
37 |
2.6 |
| 800 |
33 |
2.3 |
50 |
3.5 |
| 1000 |
41 |
2.9 |
62 |
4.3 |
| 1200 |
50 |
3.5 |
75 |
5.3 |
| 1400 |
58 |
4.1 |
87 |
6.1 |
| 1600 |
67 |
4.7 |
100 |
7.0 |
| a根据规定距离布置开孔，实际开孔数N可增加1个。 |
湖北科辉IPX3-4箱式淋雨试验设备
工作原理:
1、摆管摆动：通过步进电机、PLC（进口件）驱动减速器、通过可编程逻辑控制器设定自动完成;
2、工作台旋转：电机带动涡轮减速旋转，从而达到工作台旋转速度;
3、喷嘴：根据试件的大小，决定摆管的弯曲半径。喷嘴为可拆式专用喷嘴，喷孔可根据标准要求的孔径随时更换，以使射出的水滴均匀，流量充足;
本产品满足GB 2423.38-2005《电工电子产品基本环境试验规程 试验R：水试验方法》，严格按低压电器外壳防护IP等级GB 4208—2008、GB/T4942—93、GB 4706、GB 7000等相对应的国家标准及其它相关标准的技术参数设计制造。可进行相应标准规定的水试验。
设备免费送货上门，在对该设备安装调试结束后，在用户现场对相关技术人员免费做相应的基本操作培训，人数不限。
